一體式渦街流量計

•

一體式渦街流量計主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械

一、產品概述：
ZW-LUGB系列一體式渦街流量計具有良好的介質適應能力，無需溫度壓力補償即可直接測主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定，采用壓電應力式傳感器可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，可以與計算機等數字系統配套使用,是一種比較xj****、理想的產品。
二、工作原理：
ZW-LUGB系列一體式渦街流量計在測量管中垂直插入一個柱狀物時，流體通過柱狀物兩側就交替地產生有規則的旋渦，這種旋渦列被稱為卡門渦街?？ㄩT渦街的釋放頻率與流體速度及柱狀物的寬度有關，可用下式表示：
f＝St·v/d
式中：f－卡門渦街的釋放頻率
St－系數（稱為斯特羅哈數）
v－流速
d－柱狀物的寬度
卡門渦街釋放頻率f和流速v成正比，因此通過測量卡門渦街釋放頻率就可算出瞬時流量。
斯特羅哈數是渦街流量計的重要系數。在曲數的St≈0.17的平直部分，旋渦的釋放頻率與流速成正比，所以檢出頻率f就可求得流速v，由v求出體積流量。
渦街流量傳感器得旋渦釋放頻率是由旋渦交替地作用于檢測傳感器（探頭）上地應力通過在它內部地壓電元件來檢出地。
三、應用場合：
ZW-LUGB系列一體式渦街流量計是一種具有廣泛用途的流量儀表，用于絕大多數蒸汽、氣體和液體的流量計量、測量、控制，廣泛應用于石油、化工、冶金、電力、造紙、制藥、食品等工業部門和市政建設、環保工程等行業。
四、主要特點：
1、無可動部件，長期穩定，結構簡單便于安裝和維護。
2、傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量成線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式。
3、準確度較高，通長氣體的測量精度為1.5%。
4、測量量程范圍寬。
5、壓損小，屬于節能流量儀表。
6、安裝方式靈活，根據現場工藝管道不同，可水平，垂直和不同角度傾斜安裝。
7、本儀器可廣泛用壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
五、技術參數：
1、測量介質： 氣體、液體、蒸氣；
2、連接方式：法蘭卡裝式、法蘭式、插入式；
3、口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100；
4、法蘭連接式口徑選擇 100,150,200；
5、流量范圍（見流量范圍表）
6、正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s；
7、測量精度 1.0級 1.5級；
8、被測介質溫度:常溫–25℃～100℃，高溫–25℃～150℃ -25℃～250℃；
9、輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V；
10、脈沖占空比約50%,傳輸距離為100m；
11、脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m；
12、儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃；
13、材質 不銹鋼, 鋁合金；
14、電源 DC24V或鋰電池3.6V；
15、防爆等級 本安型iaIIbT3-T6，防護等級 IP65。

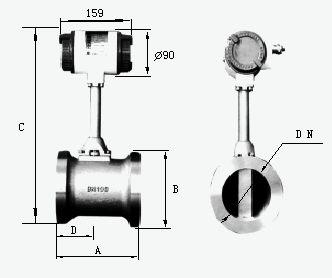

六、外形尺寸：

七、對管道要求：
1、對直管段的要求：

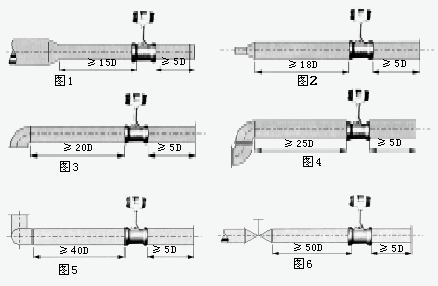

為了確保儀表正常、準確運行，傳感器安裝點的上下游須***有一定的直管道，以調整流場，如圖所示。

圖1：同心縮管；
圖2：同心擴管；
圖3：一個90度彎頭；
圖4：同一平面兩個90度彎頭；
圖5：不同平面兩個90度彎頭；
圖6 ：調節閥應安裝在傳感器下游5D以 遠處，若須***安裝在傳感器上游， 則傳感器上游應有不小于50D的 等徑直管段，下游應有不小于5D 的等徑直管段。
2、對管道的要求：
a、上、下游配管內徑D和與傳感器內徑DN相同，其差異滿足下述條件：0.95DN≤D≤1.1DN。
b、配管應與傳感器同心，同軸度應小于0.05DN。
c、密封墊不能凸入管道內，其內徑可比傳感器內徑略大。

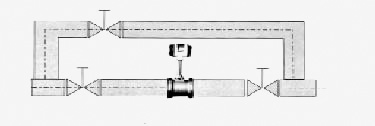

d、如需斷流檢查與清洗傳感器，應設置旁通管道，如下圖所示。


3、對管道振動的要求：
傳感器盡量避免安裝在振動較強的管道上，若不得已要安裝時，須***采取減震措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
特別注意：在空壓機出口處振動較強，不能安裝傳感器，應安裝在儲氣罐之后。
4、對氣流條件的要求：
a、被測氣體應為單相的、連續地流經管道的圓管流。
b、氣體流經流量計之前，其流速須***與管道軸線平行，不得有旋渦流。
c、氣流應是亞音速、非脈動的，其流量隨時間變化比較緩慢。
5、對流量計的安裝要求：
渦街流量計對工藝安裝及使用環境沒有太多的特殊要求，但任何一類流量測量儀表都有這樣一種共性，即盡可能避免振動及高溫環境隨離流態干擾元件(如壓縮機、分離器、調壓閥、大小頭及匯管、彎頭等)、保持儀表前后直管段內壁光滑平直、保證被測介質為潔凈的單相流體等。

八、安裝環境要求：
1、盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2、避開高溫熱源和輻射源的直接影響。若須***安裝，須有隔熱通風措施。
3、避開高濕環境和強腐蝕氣體環境。若須***安裝，須有通風措施。
4、渦街流量儀表應盡量避免安裝在振動較強的管道上。若須***安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5、儀表安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
6、儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
九、現場需求：
1、低維護量-市場上大多數的渦街流量計是采用取壓孔或插入式檢測元件感應漩渦，一旦介質中雜質嵌入取壓孔或感應元件與表體間的縫隙，則造成信號變?nèi)趸虿环€(wěn)定。良好的設計應該是沒有容易堵塞的部分，從而降低維護量。
2、感應元件在線更換-某些廠家的感應元件與渦街發生體合二為一，看似簡單的設計卻給實際使用帶來不便。因為一旦感應部分失效，則需要將管道內介質排空泄壓后更換部件，影響生產。完善的設計應該是將二者分開，這樣就可以單獨更換感應部分，而無需將介質排空。
3、渦街流量計容易受到振動的干擾，設計精良的渦街流量計可以通過硬件和數字信號處理將干擾排除，從而得到穩定的信號。
4、渦街流量計安裝的一個麻煩事前后需要很長的直管段，有些廠家可以提供在流量計內部縮徑的設計，大大降低了用戶專門維渦街流量計配備直管段的需求。
十、調試使用期間需要注意的問題：
1、流量計現場安裝、維護須***遵守“有防爆性氣體時勿開蓋"的警告語，并在開蓋前關掉外電源。
2、渦街流量計在室外使用時，建議加配防護罩。
3、不得隨意松開流量計固定部分。壓力傳感器的保護。用戶在使用流量計時，應注意流量計的壓力過載值為壓力傳感器額定工作壓力的1.5倍（即介質zui高壓力的1.5倍）。選型應在規定的流量范圍內，防止超速運行，以獲得理想的準確度和保證正常使用壽命。（由于試壓、吹掃管道或排氣造成超速運轉，以及渦輪在反向流中運轉都可能導致流量計損壞）
4、渦街流量計投入運行時應緩慢開啟閥門，防止瞬間氣流沖擊而損壞渦輪。加潤滑油應按告示牌操作，加油的次數依氣質潔凈程度而定，通常每年2~3次。
5、渦街流量計運行時不允許打開后蓋或更動內部有關參數，否則將影響流量計的正常運行。
十一、安裝使用中應注意的事項：
渦街無機械可動部件，體積小，耐腐蝕，性能穩定，可直接顯示介質的工作壓力、溫度、流量以及標準狀態下的氣量，量程范圍寬，計量誤差小等優點，現已廣泛用于油氣井的生產計量和天然氣的銷售計量中。在多年來的現場應用中，我們認為該流量計zui適合于較為干凈的干氣計量，漸成為中小用氣計量。要保證流量計計量準確，減少計量誤差，請注意：
1、選型合理
勿使實際zui小流量QVmin低于所選通徑流量計流量范圍下限。
2、安裝正確
渦街流量計上游的應有至少10D長度的計量直管段。直管段內壁應光滑、更不能有臺階，磨平連接法蘭的焊縫，法蘭墊片不能突入管道內。更不能把流量計的安裝方向裝反了。試驗證明：一切不合理的安裝，都將導致流量計計量值偏低。
3、遠離震蕩源，或在流量計上、下游安裝支墩，以避免管線震動的影響。避免強磁場對流量計芯片的干擾。
4、氣質相對干凈
尤其不能出現液氣兩相流;氣質較臟時，應即時清洗流量計。
5、減少氣流脈動的影響
可在流量計前安裝緩沖罐，或者加長流量計上游的計量直管段長度。
6、及時對流量計進行計量檢定，確保量值準確可靠。
十二、注意事項：
1、專用法蘭與直管段焊接時不能帶著傳感器焊接。
2、安裝時應使傳感器的流向標志與管道內流體流向一致。
3、傳感器安裝前，法蘭凹槽內須***放好密封圈。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處，測溫點在下游5～8DN處。
4、測量高溫介質時，切勿用隔熱材料把傳感器連接桿周圍包起來。
5、連接傳器的屏蔽電纜走向，應盡可能遠離強電磁場的干擾場合。******不允許與高壓電纜一起敷設，屏蔽電纜要盡量縮短，并且不得盤卷，以減少分布電感，長度不應超過200米。
6、安裝傳感器前，管道須***進行清洗。沖掉管內的雜質，避免通流后堵塞傳感器。測量液體的管道須***充滿被測液體，防止氣泡的干擾。
7、測量氣體的管道為防止儲積液的干擾。安裝位置如圖五所示。高溫高壓下更換探頭體時，須***安全操作，做好高溫防護。降溫降壓后在安全條件下方可更換探頭。

十三、選型要點：
1、流量計的選型盡可能不要使用流量工作在下限極限值，故流量計的口徑應盡可能小，以獲得更大的流速和流量范圍。
2、流量計應使用在介質工作壓力和溫度范圍的技術參數內。不要刻意選用高壓力等級和超高溫度的儀表，應根據實際工作壓力和溫度選用儀表，后者價格要高些。
3、在爆炸危險場所，應選用防爆型流量計。
4、渦街流量計的下限流量取決于介質的工況密度和運動粘度，其上限流量一般不受介質壓力和溫度的影響，因此確定流量范圍只要確定實際可用的下限流量即可。計算出下限流量后，查流量范圍表即可確定相應口徑。

十四、標況流量范圍簡表：單位（m3/h）

十五、選型編碼：

十六、訂貨選用選型須知：

1、①名稱與型號、②口徑、流量范圍、③是否帶附件以便我們的為您正確選型、④使用壓力、⑤使用介質的溫度。

2、若已經由設計單位選定中偉公司的渦街流量計型號，請按渦街流量計型號直接向我司銷售部訂購。

3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉zj****為您審核把關。
