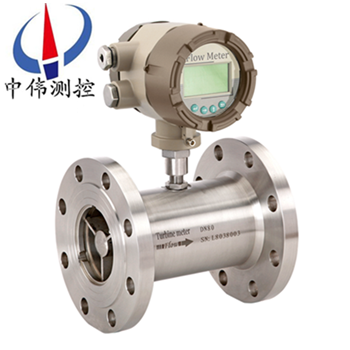

電池供電氣體渦輪流量計

•

電池供電氣體渦輪流量計是吸取了國內外流量儀表高科技技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信

一、產品概述：
ZW-LWQ系列電池供電氣體渦輪流量計采用xj****的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數六點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量(4位有效數字)及累積流量(8位有效數字，帶清零功能)。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為ZW-LWQ-□B型和ZW-LWQ-□C型。
ZW-LWQ-□B型：供電電源采用3.2V10AH鋰電池(可連續運行3年以上)； 無信號輸出功能。
ZW-LWQ-□C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。
二、工作原理：
ZW-LWQ系列電池供電氣體渦輪流量計的工作原理是流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由*磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
三、應用場合：
ZW-LWQ系列電池供電氣體渦輪流量計是一種精密流量測量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
四、主要特點：
1、高準確度，±1%、±0.5%、±0.2%。
2、重復性好，短期重復性可達0.05%～0.2%，在貿易結算中是優先選用的流量計。
3、輸出脈沖頻率信號，適用于總量計量與計算機連接，無零點飄移，抗干擾能力強。
4、可獲得很好的頻率信號(3-4kHz)，信號分辨率強。
5、結構緊湊輕巧，安裝維護方便，流通能力大。
6、適用于高壓測量，儀表表體上無須開孔，易制成高壓型儀表。
五、技術參數：
儀表口徑：螺紋連接：4、6、10、15、20、25、32、40；
法蘭連接：(15、20、25、32、40)50、65、80、100、125、150、200；
插入式:200以上；
量程比：1:10; 1:15; 1:20；
儀表材質：304不銹鋼、316(L)不銹鋼等；
介質溫度：-20℃～+120℃；
環境溫度：-10℃～+55℃；
相對濕度：5%～9%；
大氣壓力：86～106Kpa；
輸出信號：傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V；
變送器：兩線制4-20mA電流信號或1-5V電壓信號；
供電電源：傳感器：+12VDC、+24VDC 變送器：+24VDC 現場顯示型：儀表自帶鋰電池；
防爆形式：基本型非防爆、防爆型；
防護等級：IP65、IP67。
六、結構及安裝方式：
1、 儀表安裝采用螺紋連接及夾裝式；
2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6D，下游直管段應≥5D（D為被測管道實測內徑）。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管；
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關使用說明書。
七、布線與接地注意事項：
布線注意事項
1、盡可能采用一根完整的電纜線。
2、 應盡可能遠離電噪聲源（如大功率變壓器、電動機和強電源線），避免與動力電源線平行布線。
3、 建議在粗的電線末端采用非錫焊的夾緊式接線片。
4、為防水和機械損傷，將電纜線裝入金屬導管內，但同一根導管內不得有大功率傳輸電纜，（一根傳輸電纜輸送的zui大功率大于流量計信號電纜輸送的zui小功率的10倍時，兩者不能安裝在同一根導管內）。
5、對存在較強外磁場的區域，應使檢出裝置的軸線與外界磁場的磁通方向相垂直或用高導磁材料對流量傳感器或外界磁源進行屏蔽。
6、防爆型渦輪流量傳感器電纜線的連接，須***嚴格遵守防爆放大器的有關標準。
接地問題
1、 屏蔽線只能一端接地，在顯示儀表端接地。
2、接地應良好可靠，防爆型接地電阻需小于10Ω。
使用渦輪流量計時須***注意一下幾點：
1、要求被測介質潔凈，黏度低，腐蝕性小，不含雜質，以減少對軸承的磨損。如果被測液體氣話或者含有氣體時，要在流量計前裝消氣器。為避免流體中雜質進入變送器損壞重酬，以及為了防止渦輪被卡住，必要時加裝過濾器。
2、流量計的安裝應避免振動，避免磁場及熱輻射。
3、介質的密度和黏度的變化對流量示值有影響，必要時應做修正。
八、安裝場所：
1、安裝場所應符合環境溫度在-25～55℃范圍內，濕度＜80％RH；
2、通風良好、避免日曬、雨淋；
3、避免在配管有振動或應力的場所；
4、避免易受到強烈熱輻射、放射性影響的場所；
5、須***避免外界強電磁場對檢測信號的干擾。如不能避免時，應在流量計（傳感器）的放大器上加設屏蔽罩等措施來消除干擾；
6、在有防爆要求的場所，應采用隔爆放大器；
7、安裝位置應考慮便于安裝、操作、維修。
九、安裝方面的原因可能導致的問題：
1、上、下游直管段長度不夠；
2、儀表測量管內徑與配管內徑偏差大；
3、安裝不同心、密封墊凸人管內；
4、儀表流向裝反；
5、檢測元件被雜質覆蓋；
6、檢測靈敏度降低，小流量漏計；
7、管道泄漏（例如安裝在地下的管道，小的泄漏不被發現），閥門泄漏，旁通閥泄漏造成累積流量（總量）偏小；
8、存在兩相流、脈動流影響準確計量。
十、使用時須***注意一下幾點：
1、要求被測介質潔凈，黏度低，腐蝕性小，不含雜質，以減少對軸承的磨損。如果被測液體氣話或者含有氣體時，要在流量計前裝消氣器。為避免流體中雜質進入變送器損壞重酬，以及為了防止渦輪被卡住，必要時加裝過濾器。
2、流量計的安裝應避免振動，避免磁場及熱輻射。
3、介質的密度和黏度的變化對流量示值有影響，必要時應做修正。

十一、使用方法：
1、用戶安裝好流量計后，擰開后蓋，插上電池電源即可全屏顯示（數碼，漢字），大約8秒
鐘后，即可正常工作。更換電池時，先拔下電池電源插頭，換上新電池即可重新工作。此時儀表系數不改變。
2、三點系數雙排液晶顯示儀置數方法
a.打開儀表前蓋，同時按向右鍵和F鍵，儀表進入置數狀態，此時上排首
位字顯示1，表示此時可設置*點的儀表系數。上排的后四位可設置對應點的傳感器輸出脈沖頻率值，下排八位可設置該點的儀表系數值。
b.首先zui高位閃爍,按向上鍵 ，該位加1至所需數值，按移位鍵 ，閃爍位右移，再用向上鍵選擇該位數值…… 當閃爍位移至zui后一位后，按  鍵，可重新置入該參數。儀表系數格式為XXXXXX.XX
c.檢查無誤后按下F鍵，可進入下一點儀表系數的設定，設置方法，格式同上。
d.設置完三點系數后同時按下按向右鍵F鍵，儀表進入工作狀態，上排顯示四位瞬時流量，下排顯示八位累計流量。
e.在工作狀態下，按F鍵，累計總量可清零。
注：使用三點儀表系數進行流量傳感器的非線性修正需要用戶清楚的知道傳感不同流量點（頻率點）對應的儀表系數分別是多少,即F1—K1, F2—K2, F3—K3.
設置完參數，檢查無誤后，同時按下按向右鍵F鍵則回到工作狀態，上排顯示四位瞬時流量，下排顯示八位累計流量。
在工作狀態下，按F鍵，累計總量可清零。

十二、使用注意事項：
1、中低壓表zui大檢漏壓力：≤1.0Mpa，溫壓補償型檢漏壓力不超過壓力傳感器上限值的3倍。高壓表殼按額定流量的1.2倍壓力檢漏。
2、安裝后檢漏及安裝使用中應遵守如下規定：
a先關閉出氣閥門和進氣閥門。
b微微開啟出氣閥門，再緩慢打開進氣閥門，使表緩慢啟動，然后再緩慢打開出氣閥門，使達到正常運行狀態，要防止驟然啟動，損壞表芯。
c在停氣的時候，需關閉出氣閥門，然后再關閉進氣閥門，每次啟動時均應遵守上述規定。
3、安裝使用后，不得隨意觸及螺栓、螺釘及螺母等緊固件，以免發生漏氣、損壞等危險。
4、流量計機芯（氣質干凈）應每半年進行清洗維護一次；（氣質較臟）應每月進行清洗維護一次。
5、如果機芯經分解維修后，重新投入使用，需按zui大壓力xj****行密封試驗。并向機芯內注精密儀表油或變壓器油。

十三、參數對照表：

十四、測量范圍與壓力等級：

十五、選型編碼：

例如，型號為：ZW-LWQ－B－50－B－A-A的氣體渦輪流量計，表示：
儀表口徑為50mm，顯示、輸出方式為現場顯示加電流輸出，測量精度為1.0%；渦輪類型是測量正常流量范圍的電池供電型氣體渦輪流量計。

十六、設計訂貨選型須知：

1、儀表選型盡可能不要使用流量工作在下限極限值，故流量計的口徑應盡可能小，以獲得更大的流速和流量范圍。

2、流量計應使用在介質工作壓力和溫度范圍的技術參數內。不要刻意選用高壓力等級和超高溫度的儀表，應根據實際工作壓力和溫度選用儀表，后者價格要高些。

3、在爆炸危險場所，應選用防爆型流量計。

4、流量計的下限流量取決于介質的工況密度和運動粘度，其上限流量一般不受介質壓力和溫度的影響，因此確定流量范圍只要確定實際可用的下限流量即可。計算出下限流量后，查流量范圍表即可確定相應口徑。
