橫截面風量測量裝置

•

橫截面風量測量裝置是基于皮托管原理和速度面積法的測量原理而設計制造的一種新型結構的流量計。它通過測量封閉管道（圓形、矩形或其他異型截面管道）測量段橫截面測風裝置的面積和流體通過該面積的軸向平均流速，根

一、產品概述：

ZW-HJM系列橫截面風量測量裝置是一種新型結構的流量計。它通過測量封閉管道（圓形、矩形或其他異型截面管道）測量段橫截面測風裝置的面積和流體通過該面積的軸向平均流速，根據被測管道截面形狀和大小尺寸的不同，在其內部安裝了多個結構獨特的均速管。通過均壓取得平均差壓，從而得出流量。

橫截面流量計可用于電站鍋爐煙風管道及以外的各種風速風量測量，可用于各種風機風量的測量以及其他需要測量氣體流量的場所。

橫截面流量計按GB/T2624-2006、GB1236-2000設計制造，按JJG835-93檢定，無需標定。

二、工作原理：

ZW-HJM系列橫截面風量測量裝置在有充足的直管段且管道中氣流分布具有一定規律的前提下，如果管道內的流速是穩定、確切的形式，則在管道中流速分布是自管壁等于零連續變化到管道中心的zui大流速。因此在中間的變化過程中總可以找出一個點，在這個點上所測的流速即是平均流速。但是在實際工作現場，由于直管段限制，管道中的氣流分布不均，實際風速分布也沒有一定規律可遵循，但可以將測量流速的截面分割為許多小的單元面積Ai。假設每個單元面積內的流速為Vi，則總的流量就等于流過多個所有小單元面積的流量之和。即：

此方法稱之為速度面積法。******標準化組織已廣泛使用這種方法，并制定了相應的測量規范。當單元面積分割得愈多，所測的流量應愈準確。橫截面測風裝置式流量計，就是基于這個原理而設計出來的，并在實際應用中得到了證實。

三、主要特點：

1、通過管道橫截面測風裝置上的各點的流速雖不是等速的，但要求它是穩定的。在管道安裝環境惡劣的場合采用了流動調整器，安放在測速裝置的上游。其作用是在相等的長度內，將不穩定的流體變成一束束穩定的流體，從而進行準確的測量。

2、由于通過管道橫截面測風裝置上的各點的流速不是相等的，要求傳感器測出的數值盡可能接近平均值。在結構上要產生各點流速之和的平均值。檢測探頭依照多點自動均衡皮托管工作原理，來檢測氣流總壓和靜壓。

3、不需要前后直管段，只要有250～300mm 長的安裝位置即可。

4、可以測量30°角的氣流，不受不規則流體、甚至是多向旋轉氣流的影響。

5、不需要現場標定，即流量系數K=1。

6、壓力損失很小。

7、正壓孔與靜壓孔都為迎流方向，大大降低堵塞的可能性。

四、技術參數：

1、管道形狀：矩形和圓形等異型管道。

2、精度：1%、1.5%

3、重復性：±1%

4、管徑：50≤D≤5000mm

5、工作溫度：-50 ～ 450 ℃

6、工作壓力：0～16Mpa

7、參照標準：GB/T2624-2006、GB1236-2000及JJG835-93

8、連接方式：法蘭連接、焊接

9、氣體流速需大于4m/s

五、結構形式：

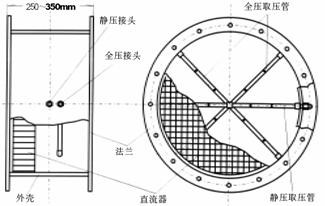

橫截面流量計按其管道形式分為：圓形管道結構、矩形管道結構。同時又分為帶整流柵式和不帶整流柵式。具體結構見下圖：

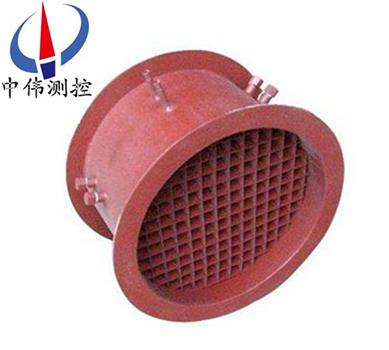

ZW-HJM型橫截面流量計為風道型，它的外形及尺寸與風管道完全一樣，其兩端為圓形或矩形法蘭，可以通過法蘭與管道連接。

七、選型編碼：

型號標記方法：

ZW-HJM-DN□-PN□- C/S/O  橫截面風量傳感器

ZW——基本型號；- HJM——橫截面風量傳感器

DN□——公稱通徑（㎜）例如DN1000，為公稱通徑1000㎜。

PN□——公稱壓力（Mpa）例如PN0.1，為公稱壓力0.1 Mpa。

C/S/O——管道材質：C為碳鋼，S為不銹鋼，O其它材質。

八、設計選用及訂貨須知：

1、被測介質名稱；

2、常用、大小流量（m3/h）；

3、工作壓力（Mpa）、工作溫度（℃） 、Z高壓力（Mpa）、Z高溫度（℃）；

4、介質密度、粘度；

5、管道材質、內徑、外徑；

6、現場管道敷設情況和局部阻力件形式。

7、您需要中偉測控的顯示儀表配套時，請參閱相應的說明書，選用合適的型號或由我公司技術人員根據您提供的資料替您設計選型。

8、如有特殊要示，請與我公司銷售部聯系。

售后服務承諾：

1、我公司所售系列流量計系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品, , 出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
