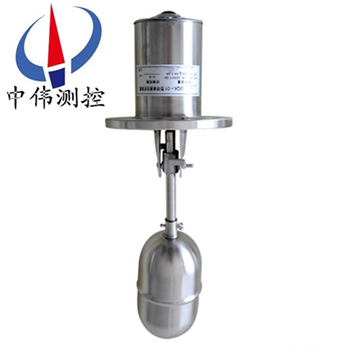

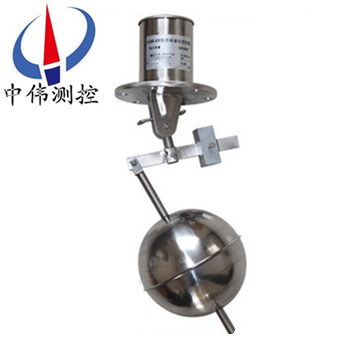

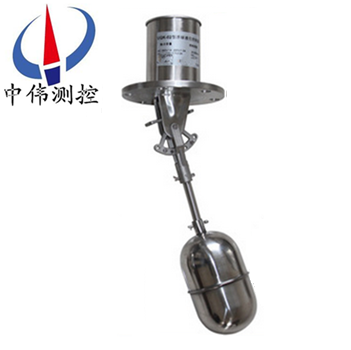

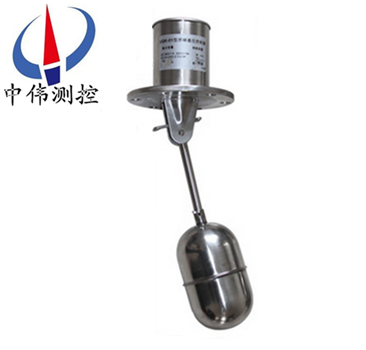

浮球液位控制器

•
•
•
•

浮球液位控制器是采用直浮子驅動開關內部磁鐵，它簡捷的杠桿使開關瞬間動作。浮子懸臂角限位設計，防止浮子垂直。 浮球開關是一種結構簡單、使用方便、安全可靠的液位控制器。它比一般機械開關速度快、工作壽命長；

一、產品概述：

ZW-UQK系列浮球液位控制器適用于對各種容器內液體的液位控制，當液位到達上、下切換值時，控制器觸點發出通斷開關式信號。 控制器不適用于對黃銅、不銹鋼等材料有較強腐蝕作用以及含有導磁雜質的介質。

二、工作原理：

ZW-UQK系列浮球液位控制器由互為隔離的浮球組和觸頭組二大部分組成。當被測液位升高或降低時，浮球1隨之升降，使其端部的磁鋼2上、下擺動，通過磁力作用，推斥安裝在外殼3內相同磁極的磁鋼4上、下擺動，其另一端的動觸點5便在靜觸頭1-1及2-2間連通或斷開. 液體都有浮力，而浮球系統（一般都有相應的輔助設備）是根據液體的浮力而配套制作的，當液位上漲時，浮球系統也相應上漲，同理當液面下降時也相應下降，當上漲或下降到設定的位置時，浮球系統就是會碰到在設定位置的行程開關（或其它微電子設備），從而使行程開關發出電信號，而電控設備在接到電信號時會馬上動作，切斷或接通電源，形成自動控制系統。

三、安裝形式：

ZW-UQK系列浮球液位控制器是一種***為簡單實用的液位控制開關。根據其安裝形式可分為側裝型（側面水平安裝）和頂裝型（頂部垂直安裝）。同時，防爆型浮球液位控制器可以承受***高為4MPa壓力。

四、應用場合：

ZW-UQK系列浮球液位控制器用于各種工業設備、家用電器等油、水類機器。不銹鋼浮球液位開關專門用于各種中小型常壓和受壓儲液罐的液位檢測、信號遠傳、開關報警，可適用于各種衛生、環保、有毒、帶濃酸堿腐蝕性強介液體使用。而塑料PP浮球則主要應用于熱水的家電或機械里面，如熱水器，飲水機，洗碗機，電熱水，油壓機，空壓機，及配套其他機械設備等。

五、主要特點：

1、xj****的設計和嚴格的制造工藝為產品質量提供了可靠的保證。

2、外殼采用ABS、PP、PVC塑料，強度高、耐腐蝕性好。

3、電纜采用特種材料，耐油、酸、堿，抗蝕能力優越。

4、結構簡單、性能可靠。輸出穩定可靠的“通”、“斷”開關信號，無任何誤動作，可靠性高。

5、安裝簡捷，調試方便，上下移動定位重塊，即可隨意調節液面控制范圍。

六、技術參數：

1、開關工作電壓 12V 24V 220V

2、工作電流 1（5）A

3、控制范圍 0.2M-20M

4、控制精度±0.05m

5、工作溫度 1℃-60℃

6、適用介質：清水、污水、油類以及中等濃度以下的酸堿液體。

7、電纜長度：標準供貨長度為5米，特殊長度可訂做。

8、備注：除特殊場合外，本公司推薦在AC36V或DC36V以下使用。

七、安裝與使用：

1、采用非標凸面法蘭與被控容器相連接，用戶在安裝時應配置相應的下法蘭（凸緣）；

2、ZW-UQK01/02型控制器為水平方向安裝，UQK-03型為垂直方向安裝；

3、ZW-UQK-02型控制器的動作范圍的整定屬有級調整，***大動作范圍為550mm；

4、ZW-UQK-03型控制器在安裝時，因其浮球直徑大于法蘭孔直徑，故容器蓋應為可拆裝；

5、ZW-UQK-02型的動作范圍的整定屬無級調整，***大動作范圍為1000mm；

6、控制器是非防水型結構，不宜在室外露天場合使用；

7、控制器在安裝時應使金屬外殼可靠接地（一般可連在法蘭上），以確保用電安全；

8、被控介質不應含有導磁雜質，并且液面的波動頻率不能太大；

9、使用中的儀器應定期進行檢查 。

八、規格數據表：

九、選型編碼：

備注：請?jiān)敿?xì)寫明具體的過程連接方式，尺寸及動作點位置。

十、設計選用及訂貨須知：

1、液面開關裝置型號規格；

2、測量范圍；

3、工作壓力、溫度；

4、控制裝置材質；

5、特殊要求協商；

6、液位裝置是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。
