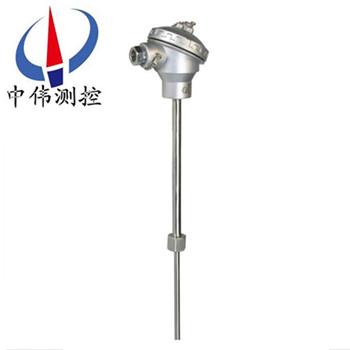

變徑式熱電偶
變徑式熱電偶可直接測量生產現場存在碳氫化合物等爆炸物的0℃～1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。通常和顯示儀表、記錄儀表、電子計算機的等配套使用。
Description：
一、產品概述：
WRN系列變徑式熱電偶在常規裝配熱電偶的基礎上發展起來的結構改進型產品,它是在產品的測量端部分采用焊接小保護管的方法,將測量端部分的直徑縮小到φ8～12mm,從而克服了常規裝配產品熱響應時間慢的缺點。熱電偶是工業上***常用的溫度檢測元件之一。
二、工作原理：
WRN系列變徑式熱電偶是將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的。
三、應用場合：
WRN系列變徑式熱電偶可直接測量生產現場存在碳氫化合物等爆炸物的0℃～1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。通常和顯示儀表、記錄儀表、電子計算機的等配套使用。
四、熱電偶冷端的溫度補償：
由于熱電偶的材料一般都比較貴重（特別是采用貴金屬時），而測溫點到儀表的距離都很遠，為了節省熱電偶材料，降低成本，通常采用補償導線把熱電偶的冷端（自由端）延伸到溫度比較穩定的場所，連接到儀表端子上。須***指出，熱電偶補償導線的作用只起延伸熱電極，使熱電偶的冷端移動到儀表端子上，它本身并不能消除冷端溫度變化對測溫的影響，不起補償作用。因此，還需采用其他修正方法來補償冷端溫度t0≠0℃時對測溫的影響。
五、優點：
1、測量精度高。因熱電偶直接與被測對象接觸,不受中間介質的影響。
2、測量范圍廣。常用的熱電偶從-50~+1100℃均可邊續測量，某些特殊熱電偶***低可測到-269℃（如金鐵鎳鉻）。
3、構造簡單，使用方便。熱電偶通常是由兩種不同的金屬絲組成，而且不受大小和開頭的限制，外有保護套管，用起來非常方便。
六、技術參數：
1、電氣出口：M20x1．5,NPT1/2；
2、連接尺寸：M20x1．5, NPT1/2；
3、防護等級：IP65；
4、隔爆等級：d‖BT4, d‖CT5。
七、熱電偶的種類及結構形成：
(1)熱電偶的種類：
常用熱電偶可分為標準熱電偶和非標準熱電偶兩大類。所謂標準熱電偶是指******標準規定了其熱電勢與溫度的關系、允許誤差、并有統一的標準分度表的熱電偶，它有與其配套的顯示儀表可供選用。非標準化熱電偶在使用范圍或數量級上均不及標準化熱電偶，一般也沒有統一的分度表，主要用于某些特殊場合的測量。標準熱電偶按IEC******標準生產，并指定S、R、B、K、N、E、J、T八種標準熱電偶為統一設計型熱電偶。
(2)熱電偶的結構形式,為了保證熱電偶可靠、穩定地工作，對它的結構要求如下：
① 組成熱電偶的兩個熱電極的焊接須***牢固；
② 兩個熱電極彼此之間應很好地絕緣，以防短路；
③ 補償導線與熱電偶自由端的連接要方便可靠；
④ 保護套管應能保證熱電極與有害介質充分隔離。
八、選型代碼：
型號 | 類別 | 感溫元件 材料 | 現場顯示 | 安裝固定 方式 | 接線 盒形式 | 保護 管直徑 | 隔爆標志 | 內芯結構 | 保護管特征 | 說 明 |
W | 保護管變徑式（中偉測控） | |||||||||
R | 熱電偶 | |||||||||
Z | 熱電阻 | |||||||||
M | 鎳鉻硅-鎳鉻{ N } | |||||||||
N | 鎳鉻-鎳硅 { K } | |||||||||
E | 鎳鉻-銅鎳 { E } | |||||||||
F | 鐵-銅鎳{ J } | |||||||||
C | 銅-銅鎳{ T } | |||||||||
P | 鉑 {Pt100} | |||||||||
C | 銅 {Cu50} | |||||||||
Y | 現場液晶顯示 | |||||||||
1 | 無固定裝置 | |||||||||
2 | 固定螺紋 | |||||||||
3 | 活動法蘭 | |||||||||
4 | 固定法蘭 | |||||||||
5 | 活絡管接頭式 | |||||||||
6 | 固定螺紋錐形式 | |||||||||
7 | 直形管接頭式 | |||||||||
8 | 固定螺紋管接頭式 | |||||||||
9 | 活動螺紋管接頭式 | |||||||||
2 | 防噴式 | |||||||||
3 | 防水式 | |||||||||
4 | 防爆式 | |||||||||
0 | Ф16 | |||||||||
1 | Ф12 | |||||||||
| 2 | Ф20 | |||||||||
| N | 客戶指定 | |||||||||
B | 隔爆 | |||||||||
無 | 普通元件 | |||||||||
K | 鎧裝元件 | |||||||||
5 | Ф5變經大小 | |||||||||
F | 客戶指定 | |||||||||
W | R | N | 2 | 3 | 0 | K | 5 | 典型型號選型 |
注：1、熱電偶I級按協議訂貨；
2、保護管材質為1Cr18Ni9Ti,其余材質根據協議訂貨。
九、設計選用及訂貨須知：
1、型號；
2、分度號；
3、精度等級；
4、保護管材質及形式；
5、長度或插入深度。
