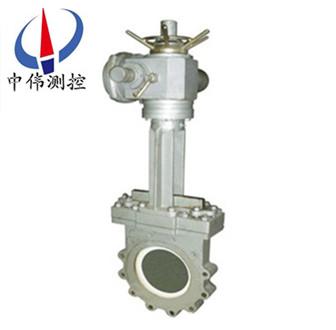

電動耐磨刀型閘閥
電動耐磨刀型閘閥驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對閥門進行控制也可以現場手動操作，也可以與計算機配合實現計算機自動控制。廣泛應用于排水、供熱、電
Description：
一、閘閥概述：
PZ973H系列電動耐磨刀型閘閥驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對閥門進行控制也可以現場手動操作，也可以與計算機配合實現計算機自動控制。廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤碳、采礦等工程，滿足了現代工、農業自動化要求。
二、電動裝置參數：
1、電源：AC380V、50HZ。
2、標準型：標準型產品具有防塵、防雨水的外殼保護能力、防護等級IP65,可直接用于戶外。
3、防水型：防水型產品具有防塵、防浸水(IP67)的外殼防護等級。
4、防爆型(EX)：防爆等級為DII BT4/DII CT4(不含乙炔)。
5、環境溫度：-20℃～40℃。
6、可選：配電氣控制器。
三、電動耐磨刀型閘閥特點：
1、刀形漿閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50～900mm，明桿DN50～900mm)，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得理想密封效果。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長，并且可任意選用驅動裝置。
2、閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。
3、閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
4、刀形漿閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
5、刀形漿閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
6、刀形漿閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚***脂、帶增強的聚四氟乙烯軟密封。
7、適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。
8、工作溫度：
軟密封(PTFE)：-40℃～180℃
碳素鋼：-29℃～425℃
不銹鋼：-40℃～1100℃
鉻鉬釩鋼：≤550℃
工作壓力：0．6～1．6MP
四、電動耐磨刀型閘閥材料說明：
代號 零件名稱 材質說明
名稱 牌號
1 圓螺母 優質碳素鋼25；
2 手輪 灰口鑄鋼 HT200；
3 軸承壓蓋 優質碳素鋼35；
4 閥桿螺母 鋁青銅 ZCuA19Mn2、ZCuA19Fe4Ni4Mn2 鋁黃銅 ZCuZn25A16Fe3Mn3；
5 軸承 — 51110；
6 閥桿 不銹鋼 304、316、2Cr13；
7 支架 碳素鋼、不銹鋼 WCB、CF8等；
8 閘板 不銹鋼 304、316、304L、316L、2Cr13；
9 螺栓螺母 優質碳素鋼 35；
10 填料壓蓋 碳素鋼 WCB；
11 填料 柔性石墨盤根石棉根增強四氟纖維盤根— ；
12 閥體 碳素鋼、不銹鋼 WCB、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、密封座堆焊合金或不銹鋼。
五、電動耐磨刀型閘閥技術指標：
公稱壓力（MPa) | 殼體試驗（MPa) | 密封試驗（MPa) | 工作溫度 | 適用介質 |
1.0 | 1.5 | 1.1 | ≤100℃-425℃ | 紙漿、污水、煤漿、灰、渣水混和物 |
閥體 、上蓋 | 閘板 | 閥桿 | 密封面 |
不銹鋼、碳鋼、灰鑄鐵 | 不銹鋼 | 不銹鋼 | 橡膠、四氟、不銹鋼、硬質合金 |
七、主要外形及連接尺寸
公稱壓力 | DN | L | D1 | D2 | H | A | B | C | D | N-Φ | 電裝型號 |
0.6 MPa | 50 | 48 | 90 | 110 | 600 | 215 | 125 | 318 | 197 | 4-M12 | DZ10 |
65 | 48 | 110 | 130 | 670 | 215 | 125 | 318 | 197 | 4-M12 | DZ10 | |
80 | 51 | 125 | 150 | 680 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
100 | 51 | 145 | 170 | 700 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
125 | 57 | 175 | 200 | 720 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
150 | 57 | 200 | 225 | 790 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
200 | 70 | 255 | 280 | 850 | 215 | 125 | 363 | 197 | 8-M16 | DZ15 | |
250 | 70 | 310 | 335 | 1100 | 215 | 125 | 363 | 197 | 12-M16 | DZ20 | |
300 | 76 | 362 | 395 | 1180 | 215 | 125 | 363 | 197 | 12-M20 | DZ20 | |
350 | 76 | 412 | 445 | 1280 | 215 | 125 | 363 | 197 | 12-M20 | DZ30 | |
400 | 89 | 462 | 495 | 1460 | 215 | 125 | 363 | , 197 | 16-M20 | DZ45 <, td=""> | |
450 | 89 | 518 | 550 | 1600 | 240 | 235 | 437 | 277 | 16-M20 | DZ45 | |
500 | 114 | 568 | 600 | 1800 | 240 | 235 | 437 | 277 | 16-M20 | DZ60 | |
600 | 114 | 670 | 705 | 2100 | 240 | 235 | 437 | 277 | 20-M22 | DZ60 | |
700 | 127 | 775 | 810 | 2300 | 274 | 260 | 526 | 283 | 24-M22 | DZ90 | |
800 | 127 | 880 | 920 | 2500 | 274 | 260 | 526 | 283 | 24-M27 | DZ120 | |
900 | 154 | 980 | 1020 | 2700 | 319 | 295 | 554 | 309 | 24-M27 | DZ180 | |
1000 | 165 | 1080 | 1120 | 2900 | 319 | 295 | 554 | 309 | 28-M27 | DZ250 | |
1200 | 190 | 1295 | 1340 | 2300 | 319 | 295 | 554 | 309 | 32-M27 | DZ250 | |
1.0 MPa | 50 | 48 | 100 | 125 | 600 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 |
65 | 48 | 120 | 145 | 670 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
80 | 51 | 135 | 160 | 680 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
100 | 51 | 155 | 180 | 700 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
125 | 57 | 185 | 210 | 720 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
150 | 57 | 210 | 2400 | 790 | 215 | 125 | 363 | 197 | 8-M20 | DZ15 | |
200 | 70 | 265 | 295 | 850 | 215 | 125 | 363 | 197 | 8-M20 | DZ20 | |
250 | 70 | 320 | 350 | 1140 | 125 | 363 | 197 | 12-M20 | DZ20 | ||
300 | 76 | 368 | 400 | 1180 | 215 | 125 | 363 | 197 | 12-M20 | DZ30 | |
350 | 76 | 428 | 460 | 1280 | 215 | 125 | 363 | 197 | 16-M20 | DZ30 | |
400 | 89 | 482 | 515 | 1460 | 240 | 235 | 437 | 277 | 16-M22 | DZ45 | |
450 | 89 | 532 | 565 | 1600 | 240 | 235 | 437 | 277 | 20-M22 | DZ45 | |
500 | 114 | 585 | 620 | 1800 | 240 | 235 | 437 | 277 | 20-M22 | DZ60 | |
600 | 114 | 685 | 725 | 2100 | 240 | 235 | 437 | 277 | 20-M27 | DZ60 | |
700 | 127 | 800 | 840 | 2300 | 274 | 260 | 526 | 238 | 24-M27 | DZ120 | |
800 | 127 | 898 | 950 | 2500 | 319 | 295 | 554 | 309 | 24-M30 | DZ180 | |
900 | 154 | 1005 | 1050 | 2700 | 319 | 295 | 554 | 309 | 28-M30 | DZ180 | |
1000 | 165 | 1115 | 1160 | 2900 | 319 | 295 | 554 | 309 | 28-M30 | DZ250 | |
1200 | 190 | 1325 | 1380 | 3400 | 319 | 295 | 554 | 309 | 32-M36 | DZ258 |
八、訂貨須知：
1、訂貨前請認真了解本產品—刀型閘閥，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的中偉測控zj****為您審核把關。
3、訂購刀型閘閥時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話，開戶行，帳號及代表人。
4、訂購所有本公司產品均實行現款提貨或款到發貨。
九、驗貨（卸貨）須知：
1、仔細對照與 訂購時的產品（刀型閘閥）是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們須***同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
1、訂貨前請認真了解本產品—刀型閘閥，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的中偉測控zj****為您審核把關。
3、訂購刀型閘閥時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話，開戶行，帳號及代表人。
4、訂購所有本公司產品均實行現款提貨或款到發貨。
九、驗貨（卸貨）須知：
1、仔細對照與 訂購時的產品（刀型閘閥）是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們須***同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
